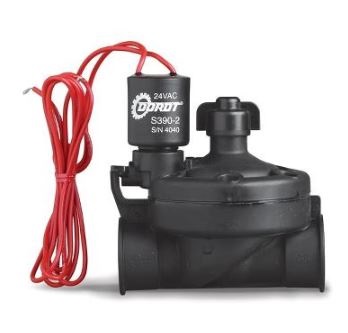

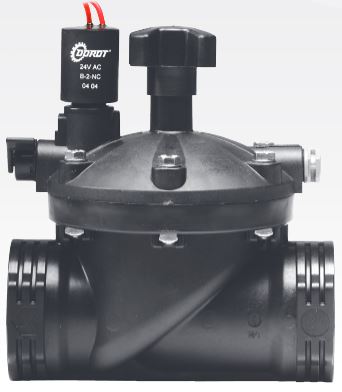

80 Series (2WAY)

簡易で手頃な電磁弁、小規模潅水、庭園、公園とゴルフコース用途に最適

特徴

  • 簡単、信頼と経済的
  • 腐食に強い
  • 流量調整用ハンドル

規格:

3/4″、1″、1-1/2″、2″

ソレノイド: 24VAC/24VDC

*1-1/2″と2″には水平と垂直タイプがあります

brochure/カタログ data/データ

3/4″ (20mm)

最大流量: 6㎥/h
作動水圧: 0.5-10 Bar
重量: 0.28 kg

1″ (25mm)

最大流量: 10㎥/h
作動水圧: 0.5-10 Bar
重量: 0.29 kg

1-1/2″ (40mm)

最大流量: 25㎥/h
作動水圧: 0.5-10 Bar
重量: 0.9 kg

2″ (50mm)

最大流量: 40㎥/h
作動水圧: 0.5-10 Bar
重量: 0.9 kg

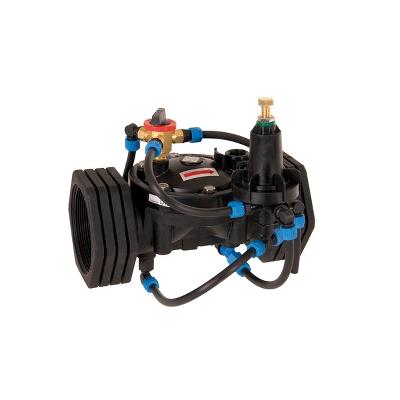

75 Series (3WAY)

耐久性のある中規模潅水用制御弁、流量不安定な環境、幅広い流量・流速に対応します

特徴

  • メンテ簡単
  • 強力な制御
  • 腐食に強い
  • 3WAY

規格:

1-1/2″、2″

ソレノイド: 24VAC/24VDC

制御:

PR(減圧)

上流側の水圧にかかわらず、下流側の水圧を設定値まで減圧します

PS(保圧)

上流側の水圧変動にかかわらず、下流側の水圧を一定にします

brochure/カタログ Data/データ

3 Way

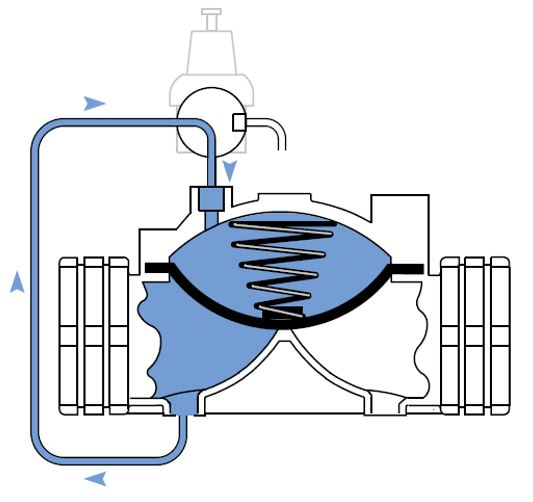

閉鎖

パイロットバルブから水がダイヤフラムの上部に入り、水路をしっかり押さえます

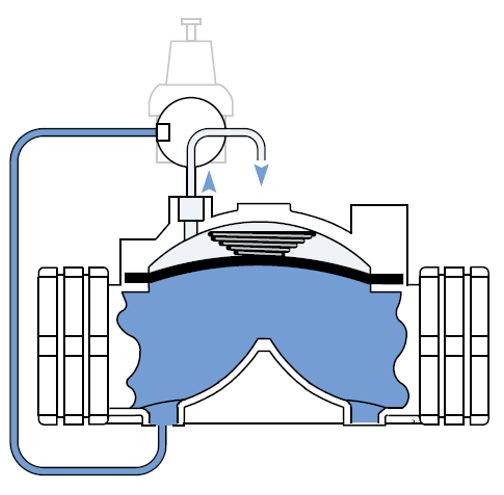

開放

パイロットバルブから水を逃がし、ダイヤフラムを開放します

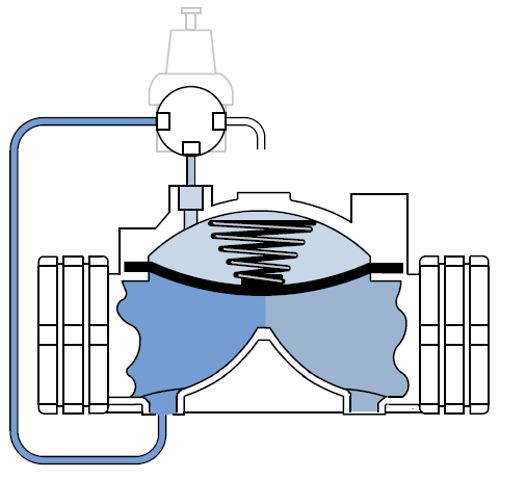

変調

パイロットバルブを微調整することで流量調整できます

減圧(PR)

水圧を制限します

圧力保持(PS)

水圧を一定に維持します

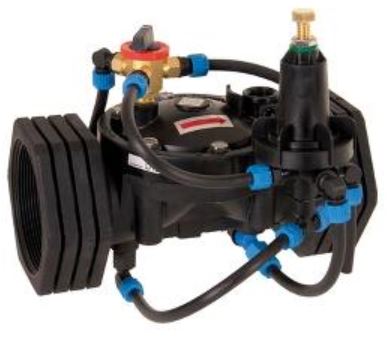

1-1/2″ (40mm)3W PR

最大流量: 25㎥/h
作動水圧: 1.0-10 Bar
重量: 0.9 kg

2″ (50mm)3W PR

最大流量: 40㎥/h
作動水圧: 1.0-10 Bar
重量: 0.9 kg

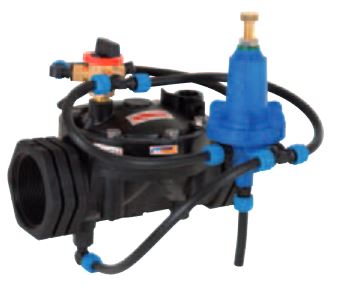

1-1/2″ (40mm)3W PS

最大流量: 25㎥/h
作動水圧: 1.0-10 Bar
重量: 0.9 kg

2″ (50mm)3W PS

最大流量: 40㎥/h
作動水圧: 1.0-10 Bar
重量: 0.9 kg
